ارتعاش ژنراتور چیست و چرا اهمیت دارد؟

ارتعاش ژنراتور چیست و چرا اهمیت دارد؟
در واقع ارتعاش ژنراتور به همان لرزش ها و نوسانات مکانیکی گفته می شود که در حین کارکرد دستگاه در اجزای مختلف آن پدید می آید. این پدیده طبیعی تا زمانی که در دامنه و فرکانس مشخصی قرار داشته باشد، بی خطر بوده و حتی نشانه ای از فعالیت عادی مجموعه محسوب می شود.

اما به محض اینکه شدت یا الگوی این لرزش ها از حالت استاندارد خارج شود، موضوع جدی تر خواهد شد. درک صحیح از چیستی این پدیده، نخستین گام برای تشخیص به موقع مشکلات و جلوگیری از خرابی های پرهزینه به شمار می رود. در ادامه این مقاله از مجموعه سازندکو راجع به چنین ارتعاشاتی صحبت می کنیم.

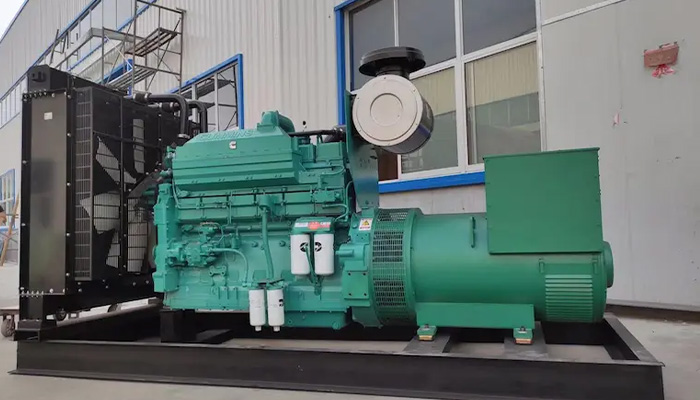

منظور از ارتعاش دیزل ژنراتور چیست؟

وقتی از ارتعاش ژنراتور صحبت می شود، منظور همان لرزش های ریزی است که در بدنه و قطعات داخلی دستگاه هنگام کار کردن ایجاد می شود. این نوسانات در هر ماشین دواری وجود دارند و تا زمانی که در محدوده مجاز باشند، کاملاً طبیعی به شمار می روند. اما اگر شدت این لرزش ها از حد معمول فراتر رود، دیگر یک پدیده عادی نیست و باید جدی گرفته شود. به بیان ساده تر، لرزش های ژنراتور مانند سیگنالی است که از وضعیت درونی دستگاه به ما خبر می دهد.

ارتعاش ژنراتور در واقع بازتابی از نیروهای مکانیکی و الکترومغناطیسی است که درون مجموعه در حال تعامل هستند. این ارتعاشات معمولاً بر اثر چرخش روتور، احتراق درون سیلندرها یا حتی ناهماهنگی جزئی میان قطعات به وجود می آیند. مهندسان با اندازه گیری دقیق دامنه و فرکانس این لرزش ها، قادرند مشکلات پنهان را پیش از آنکه به خرابی بزرگ منجر شوند، شناسایی کنند. به همین دلیل، چک کردن مداوم نوسان های ژنراتور یکی از اصلی ترین کارهای نگهداری پیشگیرانه به حساب می آید.

بررسی تفاوت ارتعاش ژنراتور از لحاظ طبیعی و غیر طبیعی بودن

برای درک بهتر موضوع، نخست باید بدانیم که ارتعاش ژنراتور به دو دسته کلی تقسیم می شود. خب یکی طبیعی و دیگری غیرطبیعی می باشد. در حالت نخست، ارتعاش کاملاً در چارچوب انتظارات مهندسی رخ می دهد و الگویی منظم و تقریباً ثابت دارد که نشان از سلامت کلی دستگاه دارد. این نوع لرزش ها ناشی از عملکرد عادی قطعات دوار و فرآیند احتراق هستند و خطری برای تجهیزات ایجاد نمی کنند. تفاوت اصلی زمانی نمایان می شود که ارتعاشات از این الگوی آرام خارج شده و نوساناتی نامنظم و شدید از خود نشان دهد. چنین وضعیتی دیگر قابل چشم پوشی نیست و باید ریشه یابی شود.

از آنجایی که ارتعاش ژنراتور در حالت غیرعادی اغلب با نشانه هایی همراه است، اپراتورهای حرفه ای به راحتی می توانند آن را تشخیص دهند. در این شرایط، ارتعاش نه تنها شدت بیشتری پیدا می کند، بلکه الگوی آن نیز بی نظم و غیرقابل پیش بینی می شود که معمولاً از مشکلاتی نظیر عدم تعادل روتور یا خرابی بلبرینگ ناشی می شود.

در مقابل، وقتی ارتعاش در محدوده مجاز باشد، دستگاه با آرامش کامل کار می کند و خروجی برق نیز پایدار خواهد ماند. به همین دلیل، مهندسان با ابزارهای دقیق، همواره مرز بین این دو حالت را پایش می کنند. این تمایز، کلید اصلی برای پیشگیری از خرابی های ناگهانی و افزایش عمر مفید دستگاه است.

معرفی انواع ارتعاش ژنراتور

باید بگوییم، که ارتعاش ژنراتور به دو دسته تقسیم می شود، که با هم تفاوت های ویژه ای دارند. در این جا توضیحات بیشتری ارائه می دهیم؛

1. ارتعاشات مکانیکی

آنچه بیشتر از همه در دیزل ژنراتورها دیده می شود، ارتعاشات مکانیکی است که مستقیماً از حرکت فیزیکی قطعات دوار ناشی می گردد. این نوع ارتعاش ژنراتور معمولاً در شفت، روتور و پروانه ها شکل می گیرد و هرگونه ناهماهنگی یا سایش در این بخش ها، شدت آن را به طرز چشمگیری افزایش می دهد.

یکی از رایج ترین دلایل بروز این لرزش ها، عدم تعادل در قطعات چرخان است که با بالا رفتن دور موتور، وضعیت آن بحرانی تر هم می شود. خوشبختانه با استفاده از روش بالانسینگ می توان این نوع ارتعاش ژنراتور را به خوبی مهار کرد و از آسیب های بعدی جلوگیری نمود. به همین دلیل، پایش مرتب این ارتعاشات در برنامه های نگهداری روزانه، نقشی کلیدی در سلامت دستگاه ایفا می کند.

2. ارتعاشات الکترومکانیکی

نوع دیگری که کمتر به چشم می آید اما تأثیرگذاری بالایی دارد، ارتعاشات الکترومکانیکی هستند که از برهم کنش میدان های مغناطیسی با اجزای فیزیکی دستگاه پدید می آیند. این نوع ارتعاش ژنراتور بیشتر در بخش آلترناتور دیده می شود و زمانی که کنترل نشود، می تواند کیفیت برق خروجی را با نوسانات ولتاژ تحت تأثیر قرار دهد.

آنچه این ارتعاش را از نوع مکانیکی متمایز می کند، منشأ متفاوت آن است که ریشه در نیروهای الکتریکی دارد، نه صرفاً حرکت قطعات. خوشبختانه با تنظیمات دقیق در بخش الکتریکی و استفاده از تجهیزات مناسب، می توان دامنه این لرزش ها را به حد قابل قبولی رساند. درک صحیح از این نوع ارتعاش، به مهندسان کمک می کند تا همزمان دو جنبه مکانیکی و الکتریکی دستگاه را زیر نظر داشته باشند.

دلایل ایجاد ارتعاش ژنراتور

خب، یک سری عوامل خاص دست به دست هم می دهند، تا ارتعاش ژنراتور به وجود بیاید. آیتم های زیر بیان کننده ی ین دلایل هستند؛

• عدم تعادل قطعات دوار

شاید مهم ترین عاملی که باعث بروز نوسانات در دستگاه می شود، عدم تعادل در قطعات چرخان مانند روتور یا شفت باشد. وقتی وزن این قطعات به درستی توزیع نشده باشد، ارتعاش ژنراتور به شکل محسوسی افزایش پیدا می کند و این موضوع با بالا رفتن سرعت دورانی، وضعیت بحرانی تری هم پیدا می کند.

این مشکل معمولاً بر اثر سایش تدریجی، فرسایش یا حتی نصب اولیه نامناسب پدید می آید. اگر به موقع اصلاح نشود، ارتعاش به سایر بخش های دستگاه نیز آسیب می رساند و هزینه های سنگینی را تحمیل می نماید. خوشبختانه با انجام بالانسینگ دوره ای، می توان این چالش را به خوبی مدیریت کرد.

• هم محوری نادرست (misalignment)

یکی دیگر از عوامل رایج که اغلب در هنگام نصب اولیه رخ می دهد، هممحوری نادرست میان موتور و آلترناتور است. وقتی این دو بخش اصلی در یک راستای دقیق قرار نگیرند، ارتعاش ژنراتور به شدت افزایش یافته و فشار مضاعفی به کوپلینگ ها و یاتاقان ها وارد می شود.

این موضوع نه تنها راندمان کلی را کاهش می دهد، بلکه می تواند به مرور زمان آسیب های جبران ناپذیری ایجاد کند. برای رفع این مشکل، تکنسین ها با استفاده از ابزارهای دقیق تراز، ارتعاش را مهار می کنند. تنظیم دقیق هممحوری، یکی از اساسی ترین اقدامات در راه اندازی صحیح دستگاه به شمار می رود.

• مشکلات در سیستم احتراق و موتور

گاهی ریشه ارتعاشات به بخش احتراق و نحوه عملکرد موتور بازمی گردد و این مورد بیشتر در دیزل ژنراتورها دیده می شود. وقتی کیفیت سوخت مطلوب نباشد یا تنظیمات انژکتورها دقیق نباشد، ارتعاش ژنراتور به شکل ناهنجاری در عملکرد کلی دستگاه خود را نشان می دهد.

ناهماهنگی در سیلندرها نیز می تواند باعث ایجاد لرزش های نامتعارفی شود که کل مجموعه را تحت تأثیر قرار می دهد. این نوع مشکلات معمولاً با بررسی های دوره ای و تنظیم مجدد سیستم سوخت رسانی قابل اصلاح هستند. به همین دلیل، توجه به کیفیت سوخت و سرویس منظم موتور، نقشی مستقیم در کنترل ارتعاش دارد.



• ناک موتور و ناهماهنگی احتراق

یکی از مواردی که می تواند به یکباره ارتعاش دستگاه را افزایش دهد، پدیده ناک یا همان احتراق زودرس در سیلندرها است. وقتی سوخت در زمان نامناسبی مشتعل شود، ارتعاش ژنراتور به شکل ضربات ناگهانی و تکان های شدید احساس می شود که برای پیستون ها و میل لنگ بسیار مضر است.

همچنین ناهماهنگی در زمان بندی احتراق میان سیلندرهای مختلف نیز الگوی لرزش ها را به هم می ریزر. خوشبختانه با تنظیم دقیق زمان جرقه زنی و استفاده از سوخت استاندارد، ارتعاش به حالت عادی بازمی گردد. تشخیص به موقع این عیب، از بروز خسارت های گسترده جلوگیری خواهد کرد.

• تاب برداشتن قطعات دوار

زمانی که گرمای بیش از حد به قطعات کلیدی مانند میل لنگ یا شفت آسیب بزند، تاب برداشتن رخ می دهد و این موضوع مستقیماً بر ارتعاش ژنراتور تأثیر می گذارد. قطعه ای که دچار تاب خوردگی شده باشد، دیگر قادر نیست به درستی بچرخد و این ناهنجاری، لرزش های شدیدی را به کل مجموعه منتقل می کند.

متأسفانه در چنین شرایطی، ارتعاش به حدی می رسد که حتی با چشم غیرمسلح هم قابل مشاهده است. راه حل این مشکل معمولاً تعویض قطعه آسیب دیده یا اصلاح آن با روش های تخصصی است. پیشگیری از داغ شدن بیش از حد، بهترین راهکار برای جلوگیری از این عیب محسوب می شود.

• خرابی بلبرینگ و لقی مکانیکی

با گذشت زمان و بر اثر استفاده مداوم، بلبرینگ ها دچار سایش شده و به مرور دچار لقی می شوند که این موضوع یکی از دلایل شایع ارتعاش به شمار می رود. وقتی بلبرینگ فرسوده شود، ارتعاش ژنراتور به شکل لرزش های بی نظم و گاهی همراه با صدای اضافی در دستگاه نمایان می شود.

این لقی مکانیکی نه تنها عملکرد روان قطعات را مختل می کند، بلکه می تواند به سرعت سایر اجزای مجاور را نیز تحت تأثیر قرار دهد. بررسی دوره ای و تعویض به موقع بلبرینگ ها، ارتعاش را در محدوده مجاز نگه می دارد. این اقدام ساده اما حیاتی، یکی از ارکان اصلی نگهداری پیشگیرانه است.

راهکار های برطرف کردن ارتعاش ژنراتور

برای این که چالشی تحت عنوان ارتعاش ژنراتور را برطرف نماییم، بایستی به یک سری راهکار های موثر اشاره کنیم. لطفا به موارد زیر خوب دقت بفرمایید؛

• متوازن سازی (بالانسینگ) قطعات دوار

وقتی بحث رفع لرزش های مزاحم پیش می آید، نخستین اقدامی که به ذهن می رسد، متوازن سازی قطعات چرخان است. در این روش، وزن روتور یا شفت به گونه ای تنظیم می شود که ارتعاش ژنراتور به کمترین مقدار ممکن برسد. تکنسین ها با استفاده از تجهیزات دقیق، نقاط سنگین و سبک را شناسایی کرده و با افزودن یا برداشتن وزن، تعادل را برقرار می کنند. این کار نه تنها ارتعاش را به شدت کاهش می دهد، بلکه عمر یاتاقان ها و کوپلینگ ها را نیز افزایش می دهد. انجام دوره ای این عملیات، یکی از مؤثرترین راهکارهای پیشگیرانه محسوب می شود.

• تراز و هممحوری دقیق موتور و آلترناتور

بسیاری از لرزش های شدید، ریشه در هممحوری نادرست بین موتور و آلترناتور دارند و خوشبختانه این مشکل با تراز دقیق قابل حل است. وقتی این دو بخش اصلی در یک راستای کامل قرار گیرند، ارتعاش ژنراتور به طرز چشمگیری کاهش یافته و فشار از روی کوپلینگ ها برداشته می شود. امروزه برای این کار از دستگاه های لیزر دقیق استفاده می شود که دقت بسیار بالایی دارند. پس از انجام تراز، ارتعاش به محدوده مجاز استاندارد بازمی گردد و عملکرد دستگاه پایدار می شود. این اقدام ساده اما حیاتی، تأثیر مستقیمی بر افزایش راندمان کلی دارد.

• استفاده از لرزهگیرها و پایههای ضد ارتعاش

یکی از کاربردی ترین روش ها برای کاهش لرزش، نصب لرزهگیرهای مناسب در زیر مجموعه است. این قطعات که از جنس الاستومر یا فلز ساخته می شوند، انرژی ارتعاش ژنراتور را جذب کرده و از انتقال آن به فونداسیون جلوگیری می کنند. انتخاب نوع صحیح لرزهگیر بر اساس وزن دستگاه و فرکانس ارتعاش، نقش تعیین کننده ای در کارایی این روش دارد. وقتی لرزهگیرها به درستی نصب شوند، ارتعاش به میزان قابل توجهی کاهش می یابد و نویز محیط نیز کمتر می شود. بازدید دوره ای از سلامت این قطعات، بخش مهمی از نگهداری روزانه است.

• بررسی و تنظیم سیستم احتراق و سوخت

گاهی منشأ لرزش ها به کیفیت سوخت و نحوه احتراق بازمی گردد که با تنظیمات ساده قابل اصلاح است. وقتی انژکتورها به درستی کار کنند و زمان جرقه زنی دقیق باشد، ارتعاش ژنراتور به حالت عادی خود بازمی گردد. استفاده از سوخت استاندارد و تمیز نیز نقش مهمی در کاهش این نوع لرزش ها دارد. تنظیم دور موتور در محدوده مناسب نیز ارتعاش را در سطح ایده آل نگه می دارد. این اقدامات نه تنها لرزش را کم می کنند، بلکه مصرف سوخت را نیز بهینه می سازند.

• بازدید و تعویض بلبرینگهای فرسوده

با گذشت زمان و بر اثر استفاده مداوم، بلبرینگ ها دچار سایش شده و لقی ایجاد می کنند که این موضوع لرزش دستگاه را افزایش می دهد. بازدید دوره ای از این قطعات و تعویض به موقع آنها، ارتعاش ژنراتور را در محدوده مجاز نگه می دارد. وقتی بلبرینگ جدید و سالم نصب شود، ارتعاش به کمترین میزان ممکن رسیده و صدای اضافی نیز از بین می رود. این اقدام ساده اما ضروری، از بروز خسارت های گسترده به سایر قطعات جلوگیری می کند. به همین دلیل، در برنامه های سرویس دوره ای، بررسی بلبرینگ ها همیشه در اولویت قرار دارد.

• نصب صحیح روی فونداسیون مناسب



نحوه قرارگیری دستگاه روی سطح و کیفیت فونداسیون، تأثیر مستقیمی بر میزان لرزش های منتقل شده دارد. وقتی فونداسیون صاف، محکم و تراز باشد، ارتعاش به خوبی کنترل شده و به ساختار اطراف منتقل نمی شود. استفاده از صفحه های تراز و بتن مناسب در زیر دستگاه، ارتعاش ژنراتور را به میزان قابل توجهی کاهش می دهد.

همچنین رعایت فاصله استاندارد از دیوارها و سایر تجهیزات، از زیاد شدن لرزش جلوگیری می کند. توجه به این نکات در هنگام نصب اولیه، بهترین سرمایه گذاری برای آینده دستگاه است.

کلام آخر

باید بگوییم که پدیده لرزش در دستگاه های صنعتی، موضوعی کاملاً طبیعی و اجتناب ناپذیر است. نکته کلیدی آن است که هر گونه نوسانی نباید به عنوان تهدیدی جدی تلقی شود، بلکه تنها زمانی هشداردهنده خواهد بود که از محدوده مجاز فراتر رود. ارتعاش ژنراتور در حقیقت آینه تمام نمای وضعیت داخلی دستگاه است.

همین طور می تواند اطلاعات ارزشمندی را در اختیار اپراتور قرار دهد. بنابراین، پایش مستمر این پدیده، نه تنها از بروز خسارت های سنگین جلوگیری می کند، بلکه به افزایش عمر مفید تجهیزات نیز کمک شایانی می نماید.
