آموزش روش اتصال موتور برق به برق خانه

انجام اتصال موتور برق به برق خانه و سیم کشی ساختمان باید با طراحی مناسب، انتخاب تجهیزات متناسب با توان ژنراتور و رعایت الزامات ایمنی انجام شود. قطع برق یکی از مشکلاتی است که فعالیت های روزمره در خانه، محل کار، فروشگاه یا کارگاه را با اختلال مواجه می کند. استفاده از موتور برق یا ژنراتور برق اضطراری یکی از راهکارهای متداول برای تامین برق در زمان قطعی شبکه می باشد. با این حال، اتصال موتور برق به ساختمان تنها با اتصال چند سیم یا یک کابل به پریز قابل انجام نیست و روش مخصوص به خود را دارد. برای اینکه برق تولید شده توسط ژنراتور بتواند به شکل ایمن وارد مدارهای ساختمان شود، باید میان برق شبکه و برق موتور برق جداسازی مناسبی وجود داشته باشد.

روش های اتصال موتور برق به برق خانه

به طور کلی، اتصال موتور برق به برق ساختمان مسکونی در چند روش اصلی قابل بررسی می باشد:

1. اتصال مستقیم وسایل برقی به موتور برق

ساده ترین روش، اتصال وسایل مورد نیاز به پریز خروجی خود موتور برق می باشد. در این روش، ژنراتور مستقیماً برق مصرف کننده هایی مانند یخچال، تلویزیون، روشنایی، شارژرها، کامپیوتر و برخی ابزارهای برقی را تامین می کند. این روش برای مواقعی که تنها چند وسیله ضروری باید روشن باشند، کاربرد دارد و نیازی به تغییر سیم کشی ساختمان ندارد. در این حالت برق موتور برق وارد مدار داخلی ساختمان نمی شود و باید وسایل مورد نظر به صورت جداگانه به ژنراتور متصل شوند. بنابراین برای تامین برق تعداد زیادی از مدارهای ساختمان مناسب نیست.

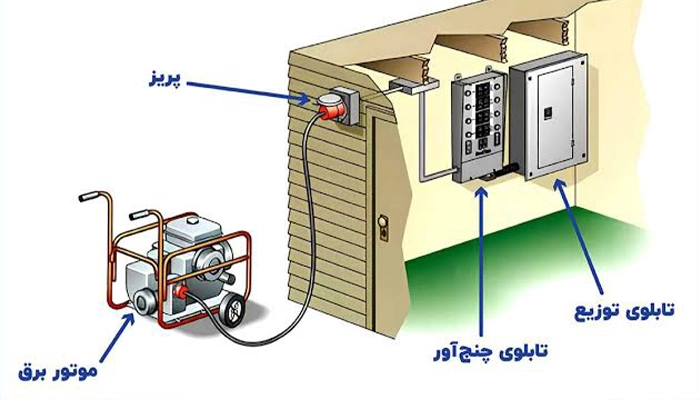

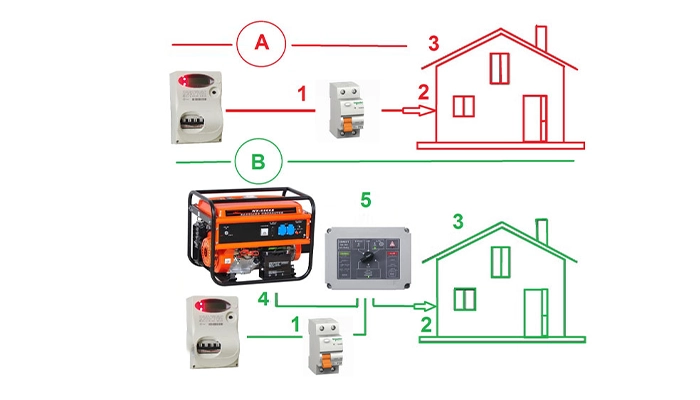

2. اتصال موتور برق به ساختمان با کلید چنج اور دستی

یکی از متداول ترین روش ها برای اتصال موتور برق به برق ساختمان های مسکونی، استفاده از کلید چنج اور دستی می باشد. این کلید بین دو منبع تغذیه و بار ساختمان قرار می گیرد و به کاربر اجازه می دهد منبع تغذیه ساختمان را از برق شهر به موتور برق تغییر دهد. کلیدهای چنج اور معمولا دارای حالت هایی برای برق اصلی، برق اضطراری و در برخی مدل ها حالت خاموش هستند. عملکرد اصلی این تجهیز، جداسازی دو منبع و انتقال بار از یک منبع به منبع دیگر می باشد.

3. استفاده از کلید انتقال خودکار یا ATS

در ساختمان هایی که نیاز به برق اضطراری خودکار دارند، می توان از ATS استفاده کرد. ATS  وظیفه تشخیص وضعیت برق اصلی و انتقال بار به منبع پشتیبان را بر عهده دارد. در یک سیستم کامل، در صورت قطع برق شهر، فرآیند راه اندازی ژنراتور و انتقال بار به صورت خودکار انجام شده و پس از بازگشت برق شهر، سیستم نیز به وضعیت عادی باز می گردد. این سیستم نسبت به چنج اور دستی پیچیده تر است و نیازمند سازگاری میان ژنراتور، تابلو انتقال و مدار فرمان آن می باشد.

4. استفاده از تابلو برق اضطراری

در ساختمان هایی که تعدادی از تجهیزات باید در زمان قطعی برق فعال باقی بمانند، می توان یک تابلو برق اضطراری طراحی کرد. در این روش، به جای اینکه تمام مصرف کننده های ساختمان از موتور برق تغذیه شوند، مدارهای ضروری مشخص می شوند. این روش امکان مدیریت بهتر توان موتور برق را فراهم می کند.

آموزش مراحل اتصال موتور برق به برق ساختمان های مسکونی

اتصال موتور برق به سیم کشی ساختمان، به خصوص در قسمت تابلو برق اصلی، کاری تخصصی می باشد. بنابراین اجرای نهایی اتصال به شبکه داخلی ساختمان باید توسط برقکار یا تکنسین واجد صلاحیت انجام شود. با این حال، برای شناخت فرآیند، مراحل کلی به شکل زیر می باشد:

· مرحله اول: تعیین توان مورد نیاز ساختمان

پیش از هر نوع اتصال باید مشخص شود که چه وسایلی قرار است هنگام قطعی برق روشن باشند. برای این کار توان مصرفی تجهیزات ضروری را بررسی کنید و مجموع بار مورد نیاز را به دست آورید.

· مرحله دوم: مشخص کردن مدارهای ضروری

اگر توان موتور برق محدود باشد، بهتر است تمام ساختمان به ژنراتور متصل نشود. برای مثال ممکن است کاربر تصمیم بگیرد فقط مدارهایی مانند روشنایی، یخچال و مودم در زمان قطعی برق فعال باشند. این کار باعث می شود ظرفیت ژنراتور بهتر مدیریت شود و احتمال اضافه بار کاهش پیدا کند.

· مرحله سوم: انتخاب محل مناسب برای موتور برق

در این مرحله از اتصال موتور برق به برق خانه باید توجه شود که محل قرارگیری موتور برق اهمیت بسیار زیادی دارد. ژنراتورهای احتراق داخلی گازهای خروجی تولید می کنند و به همین دلیل نباید در فضای بسته مانند اتاق، پارکینگ بسته، زیرزمین، انباری یا راهرو قرار داده شوند. محل نصب باید دارای تهویه مناسب، فاصله ایمن از مواد قابل اشتعال و حفاظت مناسب در برابر بارندگی و رطوبت باشد.

· مرحله چهارم: نصب کلید انتقال مناسب

در سیستم اتصال موتور برق به ساختمان باید یک تجهیز انتقال مناسب مانند چنج اور دستی یا ATS در نظر گرفته شود.

· مرحله پنجم: اتصال خروجی موتور برق به ورودی اضطراری

در این مرحله از اتصال موتور برق به برق ساختمان  خروجی موتور برق از طریق کابل و تجهیزات حفاظتی مناسب به ورودی اضطراری تابلو انتقال متصل می شود. سطح مقطع کابل، نوع حفاظت، ظرفیت کلیدها و نحوه اتصال هادی ها باید بر اساس توان ژنراتور و مشخصات واقعی سیستم تعیین شود.

· مرحله ششم: بررسی جداسازی برق شهر و موتور برق

مهم ترین بخش سیستم این است که برق شهر و ژنراتور نتوانند به صورت ناخواسته هم زمان به یک بار متصل شوند. کلید انتقال مناسب باید به گونه ای عمل کند که در زمان تغذیه ساختمان از ژنراتور، اتصال ناخواسته به برق شبکه ایجاد نشود.

· مرحله هفتم: آزمایش سیستم

پس از اتصال موتور برق به سیم کشی ساختمان سیستم کلی آن باید آزمایش شود. به صورت کلی باید عملکرد مواردی مانند عملکرد صحیح برق شهر، عملکرد صحیح موتور برق، عملکرد کلید انتقال، عدم اتصال هم زمان دو منبع، عملکرد حفاظت های الکتریکی و … بررسی شوند.

· مرحله هشتم: بهره برداری در زمان قطعی برق

در سیستم دستی، هنگام قطع برق شهر، ابتدا باید وضعیت سیستم مطابق دستورالعمل سازنده و طراحی تابلو بررسی شود. سپس ژنراتور در محل مناسب روشن شده و پس از آماده شدن آن، بار از طریق کلید انتقال به ژنراتور منتقل شود. مصرف کننده ها بهتر است به صورت تدریجی وارد مدار شوند تا فشار ناگهانی زیادی به ژنراتور وارد نشود.

نکات مهم ایمنی درباره اتصال موتور برق به برق خانه

در هنگام اتصال موتور برق به سیم کشی ساختمان به نکات زیر باید توجه شود:

• هرگز موتور برق را مستقیما به پریز خانه وصل نکنید.
• از کلید انتقال مناسب استفاده کنید.
• توان موتور برق را بیش از ظرفیت آن بارگذاری نکنید.
• توان راه اندازی وسایل موتوری را در نظر بگیرید.
• موتور برق را در فضای بسته روشن نکنید.
• اتصال زمین و حفاظت الکتریکی را جدی بگیرید.
• کابل ورودی موتور برق باید بر اساس جریان، طول مسیر، شرایط نصب و مشخصات ژنراتور انتخاب شود.
• موتور برق را در برابر رطوبت محافظت کنید.
• هنگام بازگشت برق شهر دقت کنید.
• سرویس دوره ای موتور برق را فراموش نکنید.

نتیجه گیری

اتصال موتور برق به برق خانه راهکاری کاربردی برای تامین برق در زمان قطعی شبکه بوده، اما این کار باید با رعایت اصول فنی و ایمنی انجام شود. ساده ترین روش برای استفاده از موتور برق، اتصال مستقیم وسایل مورد نیاز به خروجی ژنراتور است. اگر هدف، تامین برق از طریق سیم کشی داخلی ساختمان باشد، باید از کلید انتقال مناسب مانند چنج اور یا ATS استفاده شود. مهم ترین اصل در این سیستم، جلوگیری از اتصال هم زمان برق شهر و موتور برق می باشد. اتصال مستقیم ژنراتور به پریز یا استفاده از کابل های غیر استاندارد می تواند خطرناک باشد و به همین دلیل نباید به عنوان روش اتصال ساختمان استفاده شود.

سوالات متداول

آیا می توان موتور برق را به پریز خانه وصل کرد؟

خیر، اتصال موتور برق به برق ساختمان به صورت مستقیم به پریز خانه، به خصوص با کابل دو سر نر، روش ایمنی نیست.

آیا موتور برق می تواند تمام وسایل خانه را روشن کند؟

این موضوع به ظرفیت موتور برق و مجموع بار مصرفی خانه بستگی دارد.

آیا هنگام استفاده از موتور برق باید برق اصلی ساختمان قطع باشد؟

سیستم انتقال باید به گونه ای طراحی شود که هنگام تغذیه ساختمان از ژنراتور، برق شبکه اصلی به بار متصل نباشد.
