راهنمای کابل کشی دیزل ژنراتور

راهنمای کابل کشی دیزل ژنراتور به عنوان یکی از مهم ترین مراحل در فرآیند نصب و بهره برداری این دستگاه ها، نقش اساسی در عملکرد ایمن و پایدار سیستم ایفا می کند. انتخاب نوع کابل، نحوه اتصال صحیح آن به ترمینال ها و کلید ها، و رعایت استانداردهای حفاظتی از جمله مواردی هستند که باید به دقت مورد توجه قرار گیرند. کابل کشی اصولی علاوه بر جلوگیری از اتلاف انرژی و افت ولتاژ، خطرات ناشی از اتصال کوتاه، گرم شدن بیش از حد یا شل شدن اتصالات را نیز به حداقل می رساند. در این مقاله به بررسی روش های اتصال کابل، نحوه نصب و معیارهای انتخاب کابل مناسب در دیزل ژنراتور پرداخته می شود.

بررسی کامل راهنمای کابل کشی دیزل ژنراتور

راهنمای کابل کشی دیزل ژنراتور یکی از مراحل مهم در نصب و راه اندازی این تجهیزات است، زیرا نحوه صحیح انتخاب و اتصال کابل ها تأثیر مستقیمی بر ایمنی، کارایی و طول عمر سیستم دارد.

در این راهنما به روش های مختلف اتصال کابل، نحوه اتصال به کلید و ترمینال ژنراتور و همچنین انتخاب سایز مناسب کابل و داکت پرداخته می شود.



• روش های متداول اتصال کابل در دیزل ژنراتور

یکی از نکاتی که در ارتباط با راهنمای کابل کشی دیزل ژنراتور به آن می پردازیم بررسی روش  های اتصال کابل دیزل ژنراتور می باشد. اتصال کابل های قدرت به دیزل ژنراتور معمولاً از دو روش انجام می شود.

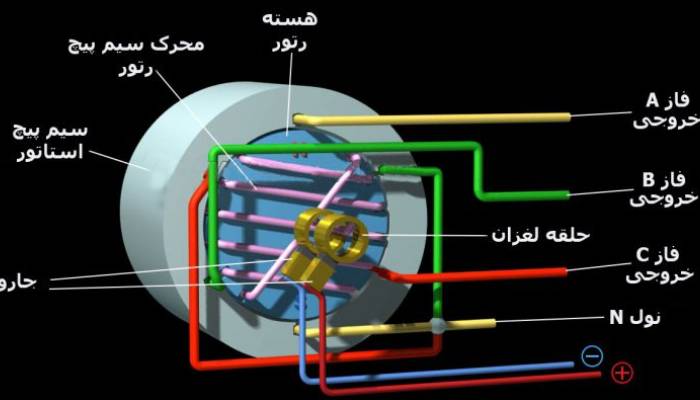

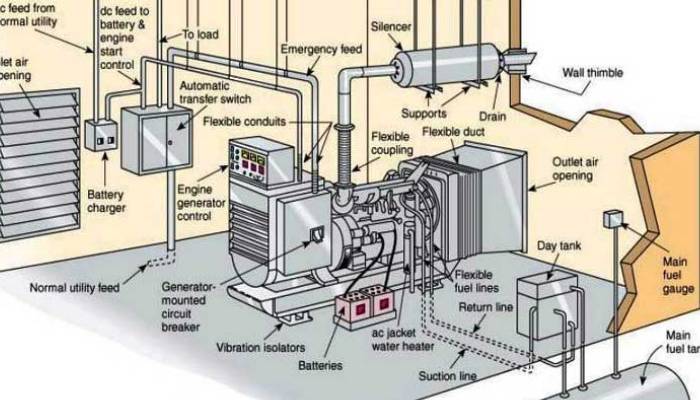

در روش نخست، از کلید قدرت (Generator Circuit Breaker) استفاده می شود که به صورت مستقیم به ترمینال خروجی ژنراتور متصل است و کابل ها نیز به همین کلید وصل می شوند.

در روش دوم که کاربرد بیشتری دارد، کابل ها به شکل مستقیم به ترمینال خروجی آلترناتور متصل می شوند. در این حالت سیستم کنترلی باید مجهز به حفاظت هایی مانند دیفرانسیل یا AmpSentry باشد تا از کابل ها در برابر آسیب های احتمالی محافظت کند.

در ارتباط با بررسی راهنمای کابل کشی دیزل ژنراتور این را بدانید که انتخاب نوع کلید قدرت با توجه به توان، جریان نامی و ولتاژ خروجی، باید از کلید اتوماتیک (MCCB)یا کلید هوایی(ACB) استفاده شود.

مدل MCCB معمولاً در ژنراتور های کوچکتر کاربرد دارد و روی شاسی دیزل نصب می شود، در حالی که ACB برای جریان های بالا طراحی شده و در تابلو یا محفظه ای جداگانه قرار می گیرد.

در صورت استفاده از کلید هوایی در محفظه جدا، اتصال کابل از طریق شینه یا کابل به ACB انجام می گیرد که نیازمند سیستم حفاظتی مشابه حالت دوم است.

• نحوه اتصال کابل به کلید و ترمینال دیزل ژنراتور

در ادامه بحث بررسی راهنمای کابل کشی دیزل ژنراتور لازم است بگوییم که اتصال کابل ها به بریکر اصلی یا ترمینال باکس دیزل ژنراتور ممکن است از سمت بالا یا پایین تابلو انجام شود که باید در نقشه های طراحی مشخص گردد.

برای ایجاد اتصال ایمن و پایدار، کابل ها از طریق شینه یا لقمه های فلزی به کلید یا ترمینال متصل می شوند. این شینه ها باید به گونه ای نصب شوند که از چرخش یا لرزش کابل ها جلوگیری کنند؛ زیرا در اثر ارتعاش و حرارت ممکن است اتصالات شل شوند.

یکی دیگر از نکات راهنمای کابل کشی دیزل ژنراتور این است که تعداد و اندازه شینه ها باید متناسب با تعداد فاز ها و سطح مقطع کابل ها باشد و پیچ های آنها نیز طبق گشتاور توصیه شده سازنده محکم شوند تا از آسیب یا حرارت اضافی جلوگیری شود.

همچنین در صورت نبود شینه داخلی در کلید، نصاب باید از شینه مسی یا آلومینیومی مجزا برای اتصال استفاده کند. بر اساس استانداردهای UL و NEC، محافظت مکانیکی از کابل ها نیز الزامی است تا از آسیب فیزیکی جلوگیری شود.

• انتخاب سایز کابل و داکت مناسب برای دیزل ژنراتور

از دیگر نکات مهم راهنمای کابل کشی دیزل ژنراتور این است که سایز و نوع کابل خروجی دیزل ژنراتور باید بر اساس جریان بار، افت ولتاژ مجاز و الزامات استانداردهای محلی تعیین شود.

سازندگان معمولاً مقدار جریان خطی متناسب با ولتاژ ژنراتور را اعلام می کنند. طبق ماده 445 استاندارد NEC، کابل های بین ترمینال خروجی ژنراتور تا اولین تجهیز حفاظتی باید حداقل ۱۱۵٪ جریان نامی ژنراتور را تحمل کنند، مگر آن که حفاظت اضافه بار در سیستم لحاظ شده باشد.

برای انتخاب دقیق سطح مقطع هادی ها نیز می توان از جداول ماده 310 استاندارد NEC استفاده کرد.

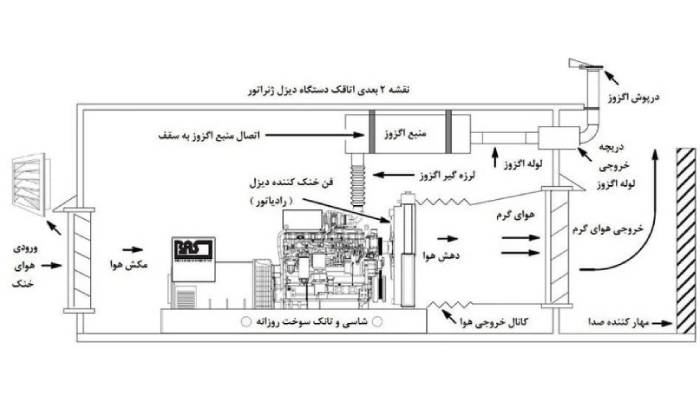

در ارتباط با شناخت راهنمای کابل کشی دیزل ژنراتور لازم است به این نکته اشاره کنیم که در دیزل ژنراتور های با توان بالا، به دلیل افزایش تعداد و اندازه کابل ها و داکت ها، باید ابعاد ترمینال باکس به گونه ای طراحی شود که فضای کافی برای کابل ها بدون ایجاد خم اضافی فراهم گردد.

در صورت نیاز به چندین رشته کابل برای هر فاز، توصیه می شود از چند سوراخ پانچ، کانکتور های ضد کشش و گلند های مقاوم در برابر رطوبت استفاده شود. همچنین طبق بند 445.1 استاندارد NEC، استفاده از بوشینگ و گلند مناسب در ورودی باکس برای جلوگیری از آسیب لبه های تیز الزامی است.

به طور کلی راهنمای کابل کشی دیزل ژنراتور شامل مجموعه ای از دستورالعمل ها برای انتخاب، نصب و اتصال صحیح کابل های قدرت به ژنراتور بود. رعایت اصول استاندارد در این فرآیند موجب افزایش ایمنی، کارایی و طول عمر تجهیزات می شود.

انتخاب نوع کابل بر اساس جریان نامی، افت ولتاژ مجاز و شرایط محیطی انجام می گیرد و نحوه اتصال آن باید طبق الزامات استانداردهای بین المللی مانند NEC و UL باشد.

همچنین استفاده از شینه های مناسب، محکم کردن اتصالات با گشتاور مشخص و به کارگیری گلند های مقاوم، از آسیب مکانیکی و حرارتی جلوگیری کرده و عملکرد پایدار دیزل ژنراتور را تضمین می کند.



سخن پایانی

راهنمای کابل کشی دیزل ژنراتور در نهایت نشان می دهد که رعایت اصول استاندارد در انتخاب، نصب و محافظت از کابل ها اهمیت بسیار بالایی دارد. کابل کشی صحیح نه تنها موجب افزایش راندمان و ایمنی سیستم می شود، بلکه از بروز خطاهای الکتریکی و آسیب به تجهیزات جلوگیری می کند. اجرای دقیق دستورالعمل های فنی، استفاده از کابل های با کیفیت و اطمینان از استحکام اتصالات، نقش مهمی در پایداری عملکرد دیزل ژنراتور دارد. به طور کلی، دقت در جزئیات کابل کشی، تضمین کننده عملکرد مطمئن و مداوم سیستم برق اضطراری در شرایط مختلف کاری خواهد بود.
